Kurzbeschreibung
Die „Wärmebildkameras“ sind in der heutigen Zeit ein weiteres Mittel der modernen Brandbekämpfung bei Gebäudebränden.
Ihr Einsatz ermöglicht es, in einem brennenden Haus den Brandort zu lokalisieren und effektiv zu bekämpfen. Darüber hinaus können sie gezielt zur Personensuche und -rettung eingesetzt werden. Aber auch zur Lagebeurteilung, bei Gefahrguteinsätzen oder bei der Personensuche nach Verkehrsunfällen sind die Wärmebildkameras ein wichtiges Hilfsmittel.
„Wärmebildkameras“ helfen dabei, durch den Rauch hindurch zu sehen und die Ausbreitung des Brandes zu überwachen. Dadurch können schnell die optimale Brandbekämpfungsstrategie bestimmt, Hot-Spots aufgespürt und Leben gerettet werden. Die „Wärmebildkameras“ ermöglichen einen umfassenden Überblick über den gesamten Einsatzbereich von innen, außen und aus der Vogelperspektive.
Dabei geht es jedoch nicht nur darum, durch einen mit Rauch gefüllten Raum zu sehen. Die Einsatzleiter können den gesamten Einsatzbereich aus mehreren Perspektiven erkunden und erhalten dadurch bessere Entscheidungsgrundlagen zur Einteilung und Führung ihrer Ressourcen.
Funktion:
„Wärmebildkameras“ wandeln die Infrarotstrahlung, die von einer Wärmequelle ausgeht, in ein für Menschen sichtbares Bild um.
Technische Daten
| Geräte-Bezeichnung: | Wärmebildkamera |

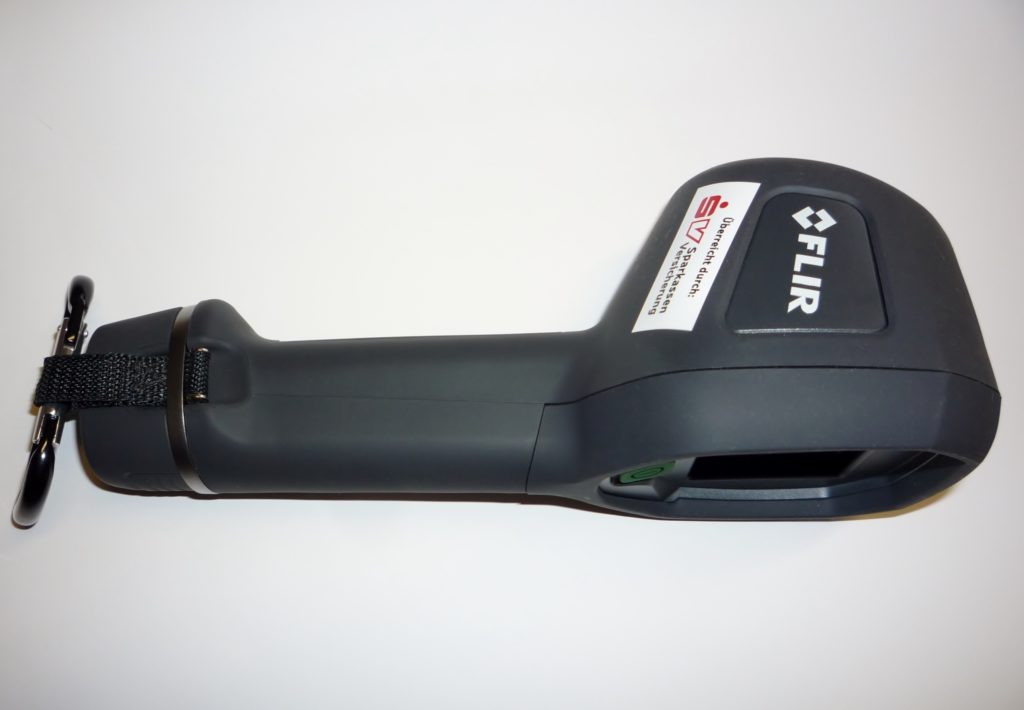

| Geräte-Typ: | FLIR K2 |
| Geräte-Hersteller: | Fa. FLIR |
| Baujahr: | März 2020 |
| Genauigkeit: | ±4 °C oder ±4 % bei Umgebungstemperaturen von 10 °C bis 35 °C |
| Detektortyp: | Focal Plane Array, ungekühlter Mikrobolometer |
| Sichtfeld (FOV): | 47° x 35° |
| Brennweite: | 1,9 mm |
| IR-Auflösung: | 160 x 120 Pixel |
| Multi-Spectral Dynamic-Imaging (MSX): | Ja |
| Objekttemperaturbereich: | -20 °C bis +150 °C; 0 °C bis +500 °C |
| Empfindlichkeit: | Mindestens 10 Lux |
| Thermische Empfindlichkeit/NETD: | Kleiner 100 mK bei +30 °C |
| Kompatibel mit FLIR-Software: | FLIR Tools |
| Integrierte Digitalkamera: | 640 x 480 Pixel |
| Tiefenschärfe: | 0,1 Meter, unendlich |
| Sichtfeld Digitalkamera: | 73° x 61°, passt sich jeweils dem IR-Objektiv an |
| Blendenzahl: | 1.1 |
| Fokus: | Fest |
| Bildfrequenz: | 9 Hertz |
| Bildmodi: | Basis-Brandbekämpfungsmodus (Standard), Schwarz-Weiß-Brandbekämpfungsmodus, Brandmodus, Such- und Rettungsmodus, Wärmeerkennungsmodus, Kälte-Erkennungsmodus, Gebäudeanalysemodus |
| Raster: | 12 Mikrometer |
| Räumliche Auflösung (IFOV): | 6,22 Millirad |
| Spektralbereich: | 7,5 bis 13 Mikrometer |
| Auto-Range: | Automatisch, nicht einstellbar |
| Display: | 3-Zoll-LCD-Display mit Hintergrundbeleuchtung, 320 x 240 Pixel |
| Automatische Hot-Spot-Erkennung: | Hitzeerkennungsmodus (die heißesten 20 % des gescannten Bereichs werden farbig markiert) |
| Isotherm: | Ja |
| Messpunkt: | 1,0 |
| Akkukapazität: | 2,6 Ampere-Stunden bei 20 °C bis 25 °C |
| Akkubetriebsdauer: | Circa 4 Stunden bei +25 °C Umgebungstemperatur und typischer Nutzung |
| Akkutyp: | Li-Ionen |
| Akkuspannung: | 3,6 Volt |
| Ladesystem: | Der Akku wird in der Kamera oder in einem spezifischen Ladegerät aufgeladen. |
| Ladetemperatur: | 0 °C bis 45 °C |
| Ladedauer: | 2,5 Stunden für 90 % Kapazität; Ladestatus wird von LEDs angezeigt. |
| Energiemanagement: | Automatische Abschaltung und Sleep-Modus |
| Sicherheit [Stromversorgung]: | CE/EN/UL/CSA/PSE 60950-1 |
| Einschaltzeit: | 30 Sekunden |
| Einschaltzeit aus dem Sleep-Modus: | 10 Sekunden |
| Sturzfestigkeit: | 2 Meter |
| Elektromagnetische Verträglichkeit (EMV): | Störfestigkeit – EN 61000-6-2:2005 Abstrahlung – EN 61000-6-3:2011 Abstrahlung – FCC 47 CFR Teil 15 Klasse B |
| Gehäuse: | IP 67 (IEC 60529) |
| Luftfeuchtigkeit (Betrieb und Lagerung): | IEC 60068-2-30, 24 Stunden, 95 % relative Luftfeuchte, 25 °C bis 40 °C, 2 Zyklen |
| Magnetfelder: | EN 61000-4-8, Teststufe 5 für Dauerfeld (anspruchsvolle Industrieumgebung) |
| Betriebstemperaturbereich: | -10 °C bis +55 °C: unendlich +85 °C: 15 Minuten +150 °C: 10 Minuten +260 °C: 3 Minuten |
| Relative Luftfeuchtigkeit: | 95 % relative Luftfeuchte, 25 °C bis 40 °C, nicht kondensierend |
| Stoßfestigkeit: | 25 g (IEC 60068-2-27) |
| Lagertemperaturbereich: | -40 °C bis +70 °C |
| Stativbefestigung: | UNC 1/4 Zoll – 20 |
| Vibrationen: | 2 g (IEC 60068-2-6) |
| Korrosion: | ASTM B117, Salzspray, 5 % Salzlösung in 48 Stunden und +35 °C |
| Schnittstelle: | Aktualisierung über PCs |
| USB: | USB Micro-B |
| Gewicht Akku: | 0,119 kg |
| Gewicht Kamera mit Akku: | 0,7 kg |
| Maße (Länge x Breite x Höhe) Kamera: | 250 x 105 x 90 mm |
